اتصالات جوشی مانیسمان بدون درز

اتصالات جوشی مانیسمان بدون درز چیست؟

اتصالات مانیسمان به گروهی از اتصالات فولادی گفته می‌شود که برخلاف نوع درزدار، از یک شمش توپر فلزی به‌صورت یکپارچه شکل می‌گیرند و در سطح بدنه‌شان هیچ خط جوشی دیده نمی‌شود. همین ساختار یکپارچه باعث می‌شود این قطعات فشار و دمای بیشتری را نسبت به نمونه‌های درزدار تحمل کنند و برای خطوط لوله‌ی حساس صنعتی انتخاب اول باشند.

چرا بدون‌درز بودن مهم است؟

در اتصال درزدار، محل جوشِ ساخت قطعه، نقطه‌ی ضعف مکانیکی محسوب می‌شود — دقیقاً همان‌جایی که زودتر از بقیه‌ی بدنه دچار خستگی فلز یا نشتی می‌شود. در اتصال مانیسمان چنین نقطه‌ی ضعفی از اساس وجود ندارد، به همین دلیل عمر مفید بالاتر و ریسک نشتی پایین‌تری دارد؛ هرچند هزینه‌ی تولید و در نتیجه قیمت آن نیز بیشتر است.

استاندارد و مشخصات فنی

ابعاد این اتصالات از استاندارد ASME B16.9 پیروی می‌کند و جنس آن‌ها معمولاً مطابق ASTM A234 WPB (روش Wrought) یا ASTM A105 (روش Forging) است. رده‌ی ضخامت (Schedule) باید دقیقاً با رده‌ی لوله‌ی مورد استفاده یکی باشد؛ رایج‌ترین رده‌ها عبارت‌اند از Sch 40، Sch 80، Sch 160، STD و XS.

روش تولید

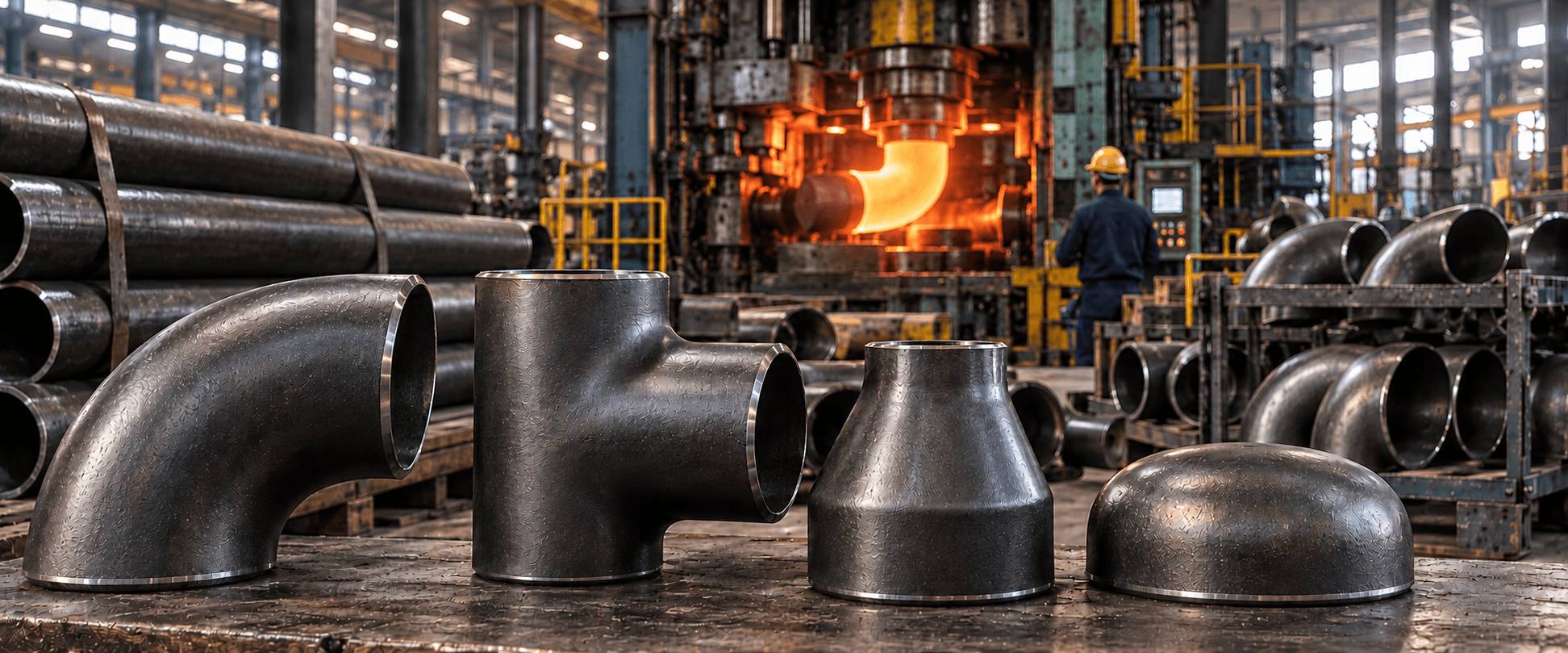

برخلاف اتصال درزدار که از ورق فلزی خم و جوش داده می‌شود، اتصال مانیسمان از یک شمش فولادی توپر، تحت حرارت و فشار بالا، در قالب نهایی شکل می‌گیرد. همین فرایند پیچیده‌تر، دلیل اصلی قیمت بالاتر این محصولات است.

مزایا و محدودیت‌ها

مزیت اصلی: مقاومت بالا در برابر فشار، دما، خوردگی و خمش، همراه با وزن کمتر نسبت به قطر مشابه در نوع درزدار. محدودیت اصلی: قیمت بالاتر و عدم تولید در سایزهای خیلی بزرگ (معمولاً بالاتر از ۲۴ اینچ تولید نمی‌شود).

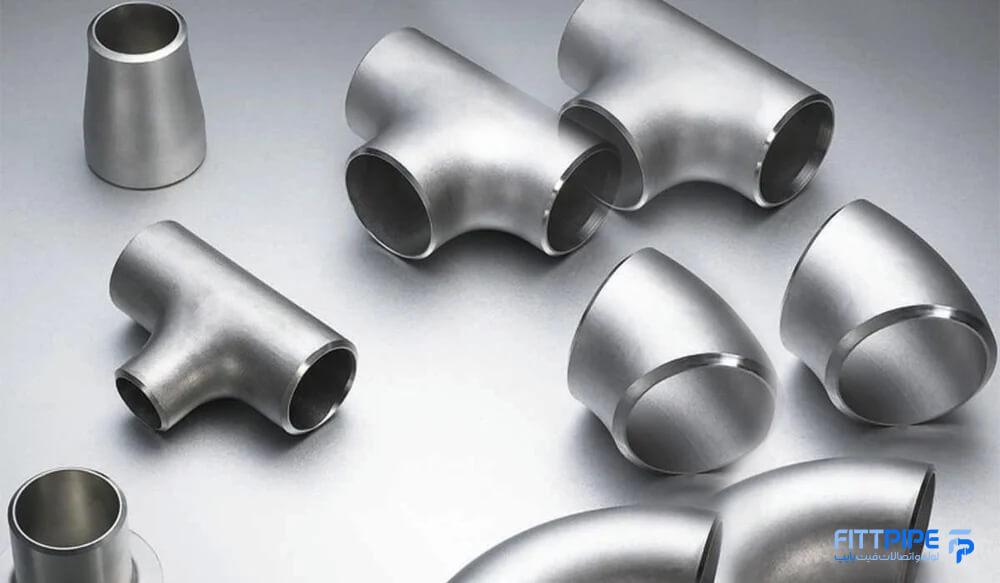

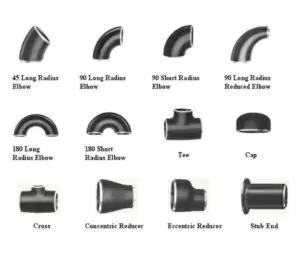

انواع اتصالات مانیسمان

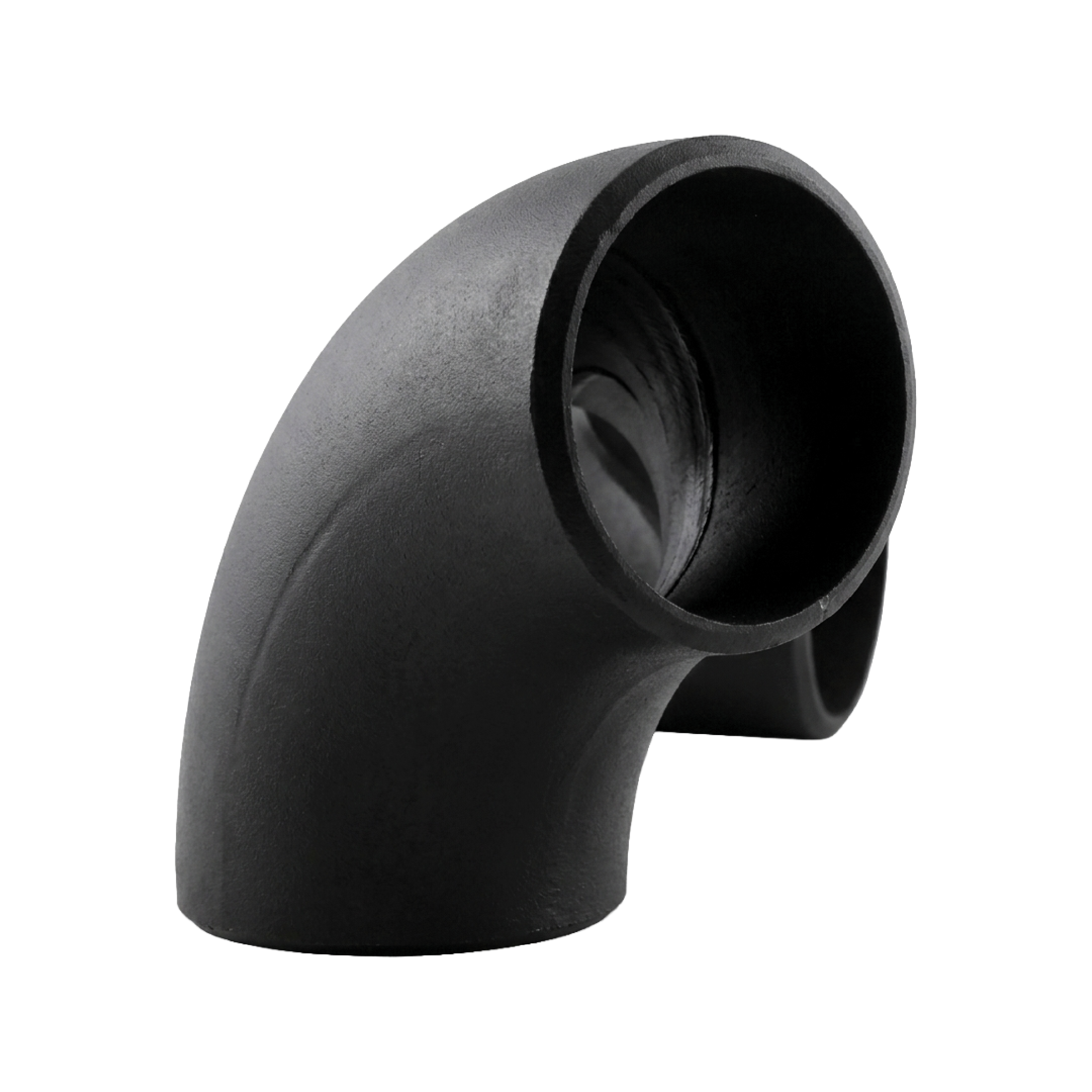

• زانو (Elbow): برای تغییر مسیر لوله در زاویه‌ی ۴۵ یا ۹۰ درجه؛ در دو نوع «شعاع کوتاه» (برای فضای محدود) و «شعاع بلند» (برای افت فشار کمتر) موجود است.

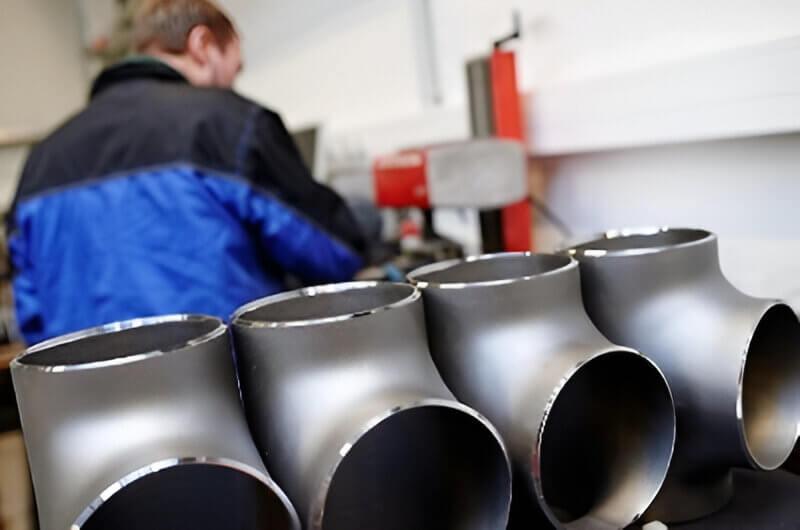

• سه‌راهی (Tee): برای انشعاب‌گیری از یک خط اصلی؛ نوع «مساوی» فقط انشعاب می‌دهد و نوع «تبدیلی» همزمان سایز را هم تغییر می‌دهد.

• تبدیل (Reducer): برای اتصال دو لوله با قطر متفاوت؛ در دو حالت «صاف» (هم‌محور) و «کج» (برای جلوگیری از تجمع مایع در خطوط افقی) تولید می‌شود.

• کپ (Cap): برای مسدودکردن انتهای یک خط لوله.

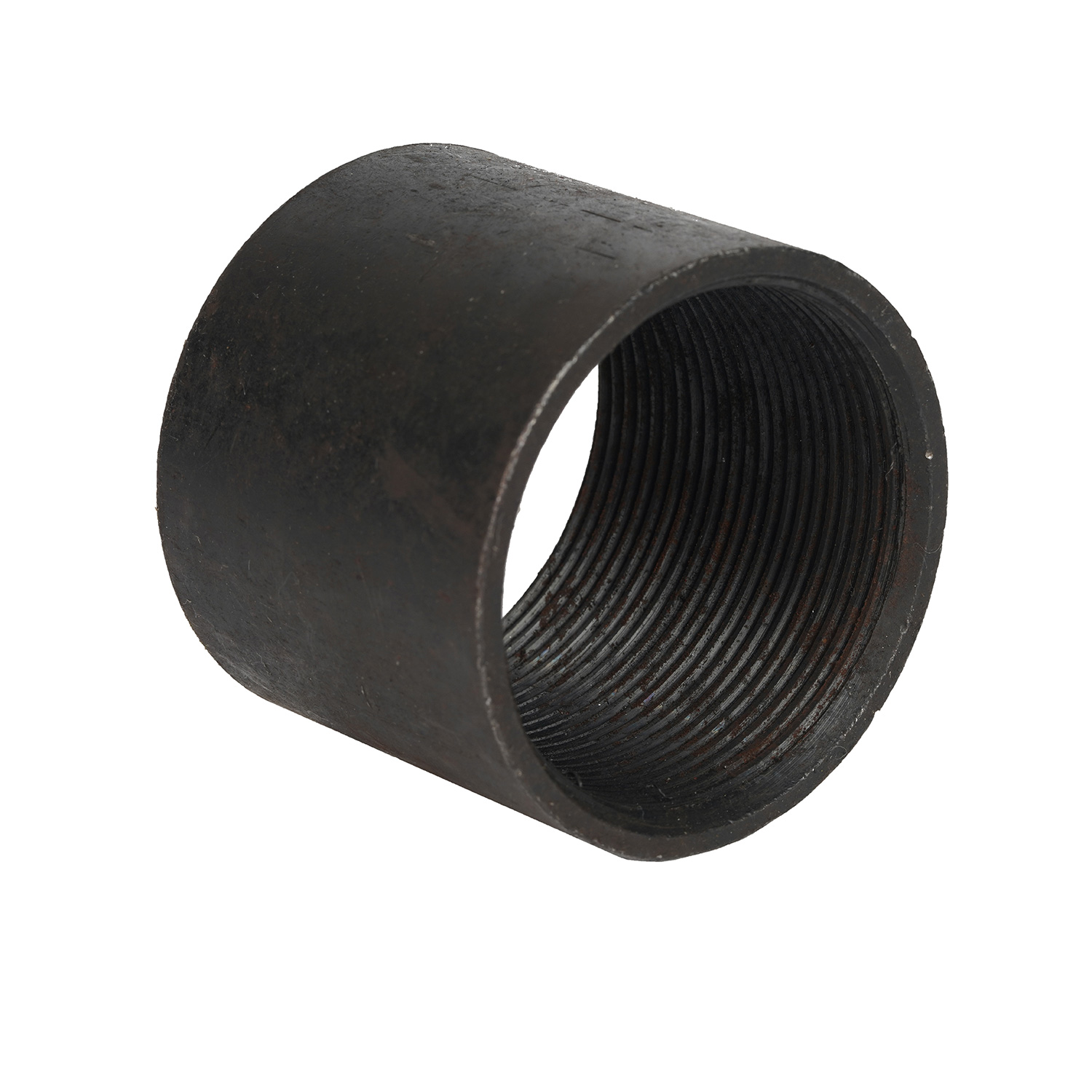

• بوشن (Coupling) و سردنده (Nipple): هر دو برای وصل‌کردن بخش رزوه‌ای به بخش جوشی خط لوله استفاده می‌شوند؛ تفاوتشان در این است که بوشن از داخل رزوه می‌خورد (مادگی) و سردنده از بیرون (نری).

کدام برند را انتخاب کنیم؟

تفاوت اصلی بین یک اتصال مانیسمان معتبر و یک نمونه‌ی بی‌نام‌ونشان، در دقت ابعادی، یکنواختی ضخامت دیواره و وجود گواهی کیفیت قابل استعلام است. یکی از برندهای شناخته‌شده در این حوزه، بنکن (Benkan) است — برندی که اصالتاً ژاپنی است و بخشی از تولیدش، مطابق همان استاندارد، در چین انجام می‌شود. پیش از خرید، همیشه گواهی مبدا و کد بچ محصول را از فروشنده بخواهید.

کاربرد در چه صنایعی؟

خطوط انتقال نفت و گاز، پتروشیمی، نیروگاه‌ها، سیستم اطفاء حریق ساختمان، تاسیسات مرکزی برج‌ها، و پروژه‌های صنعتی که تحمل فشار و دمای بالا در آن‌ها شرط اول است.

نکته‌ی مهم هنگام خرید

رده‌ی ضخامت (Schedule) مورد نیاز پروژه را دقیقاً مشخص کنید — انتخاب اشتباه، حتی با ظاهر یکسان قطعه، می‌تواند باعث نشتی یا ترکیدگی زیر فشار کاری شود. پیش از خرید نهایی، با کارشناسان فیت‌پایپ مشورت کنید.

سؤالات متداول

تفاوت اتصالات مانیسمان با اتصالات درزدار چیست؟
مانیسمان بدون خط جوش و یکپارچه است، پس مقاومت بالاتری در برابر فشار دارد؛ درزدار ارزان‌تر است ولی برای فشار و دمای بالا مناسب نیست.

چرا اتصالات مانیسمان گران‌تر از نوع درزدار هستند؟
چون از شمش توپر و با فرایند پیچیده‌تری (نه از ورق خم‌شده) تولید می‌شوند.

بزرگ‌ترین سایز موجود اتصالات مانیسمان چقدر است؟
معمولاً تا ۲۴ اینچ تولید می‌شود.

جدول ضخامت دیواره بر اساس رده (Schedule)

جدول زیر، ضخامت دیواره‌ی رایج‌ترین رده‌ها را بر اساس استاندارد ASME B36.10 / B36.19 برای سایزهای پرکاربرد نشان می‌دهد — همون رده‌بندی‌ای که برای انتخاب اتصال مانیسمان متناسب با لوله باید باهاش هماهنگ باشد:

سایز اسمی (اینچ)	قطر خارجی OD (mm)	STD (mm)	Sch 40 (mm)	Sch 80 (mm)	Sch 160 (mm)
1/2	21.3	2.77	2.77	3.73	4.78
3/4	26.7	2.87	2.87	3.91	5.56
1	33.4	3.38	3.38	4.55	6.35
1.1/4	42.2	3.56	3.56	4.85	6.35
1.1/2	48.3	3.68	3.68	5.08	7.14
2	60.3	3.91	3.91	5.54	8.74
2.1/2	73.0	5.16	5.16	7.01	9.53
3	88.9	5.49	5.49	7.62	11.13
4	114.3	6.02	6.02	8.56	13.49
5	141.3	6.55	6.55	9.53	15.88
6	168.3	7.11	7.11	10.97	18.26
8	219.1	8.18	8.18	12.70	23.01
10	273.1	9.27	9.27	15.09	28.58
12	323.8	9.53	10.31	17.48	33.32
14	355.6	9.53	11.13	19.05	35.71
16	406.4	9.53	12.70	21.44	40.49
18	457.0	9.53	14.27	23.83	45.24
20	508.0	9.53	15.09	26.19	50.01
22	559.0	9.53	—	28.58	53.98
24	610.0	9.53	17.48	30.96	59.54

منبع: کاتالوگ فنی اتصالات جوشی بنکن — استاندارد ASME B16.9 & JIS B2311.

جدول ابعاد اتصالات مانیسمان (زانو، سه‌راه و کپ)

فاصلهٔ مرکز تا لبهٔ اتصالات جوشی در استاندارد ASME B16.9 ثابت است و برای طراحی مسیر لوله و برش دقیق آن لازم می‌شود. اعداد جدول بر حسب میلی‌متر است. زانوی شعاع کوتاه برای سایزهای ½ و ¾ اینچ در این استاندارد تعریف نشده است.

سایز (اینچ)	زانو ۹۰ شعاع بلند	زانو ۴۵ شعاع بلند	زانو ۹۰ شعاع کوتاه	سه‌راه مساوی (مرکز تا لبه)	کپ (طول)
1/2	38	16	—	25	25
3/4	38	19	—	29	25
1	38	22	25	38	38
1-1/4	48	25	32	48	38
1-1/2	57	29	38	57	38
2	76	35	51	64	38
2-1/2	95	44	64	76	38
3	114	51	76	86	51
4	152	64	102	105	64
5	190	79	127	124	76
6	229	95	152	143	89
8	305	127	203	178	102
10	381	159	254	216	127
12	457	190	305	254	152

یک قاعدهٔ ساده برای به خاطر سپردن: در زانوی ۹۰ درجهٔ شعاع بلند، فاصلهٔ مرکز تا لبه حدود ۱٫۵ برابر سایز اسمی (به میلی‌متر) است و در زانوی شعاع کوتاه حدود یک برابر. مثلاً زانوی ۴ اینچ شعاع بلند ۱۵۲ میلی‌متر و شعاع کوتاه ۱۰۲ میلی‌متر است.

زانوی شعاع بلند یا شعاع کوتاه؟

در بیشتر خطوط لوله، زانوی شعاع بلند (LR) انتخاب پیش‌فرض است؛ مسیر جریان نرم‌تری دارد، افت فشار کمتری ایجاد می‌کند و برای پیگ‌رانی و تمیزکاری خط هم مناسب‌تر است. زانوی شعاع کوتاه (SR) وقتی استفاده می‌شود که فضای نصب محدود باشد، مثلاً در موتورخانه‌های کوچک یا کنار دیوار و سقف، و فشار و سرعت جریان خیلی بالا نباشد.

آماده‌سازی لبه برای جوشکاری

لبهٔ اتصالات جوشی مانیسمان از کارخانه پخ‌زده (Bevel) عرضه می‌شود. طبق استاندارد ASME B16.25، برای ضخامت‌های رایج زاویهٔ پخ ۳۷٫۵ درجه (با رواداری ۲٫۵± درجه) و پیشانی صاف حدود ۱٫۶ میلی‌متر است. لولهٔ متصل‌شونده هم باید با همین زاویه پخ زده شود تا درز جوش یکنواخت پر شود. اتصال و لوله باید هم‌رده باشند؛ اتصال رده ۸۰ روی لوله رده ۴۰ در محل جوش پله ایجاد می‌کند و نقطهٔ ضعف می‌سازد.

چک‌لیست تحویل اتصالات مانیسمان

• رده (Schedule) حک‌شده روی اتصال با رده لوله یکی باشد.
• استاندارد جنس (مثلاً ASTM A234 WPB) و شمارهٔ ذوب روی بدنه دیده شود.
• پخ لبه‌ها سالم و بدون ضربه باشد و داخل قطعه پوسته و زنگ‌زدگی شدید نداشته باشد.
• برای پروژه‌های صنعتی، گواهی آزمون کارخانه (MTC) همان شمارهٔ ذوب را بخواهید.
