لوله و اتصالات 5 لایه

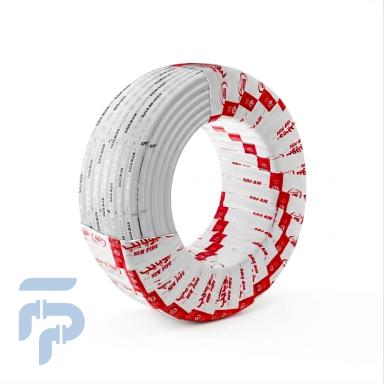

 لوله و اتصالات 5 لایه چیست؟

لوله‌های پنج لایه شامل دو لایه پلیمری، دو لایه چسب و یک لایه فلز هستند. این لوله‌ها از پیشرفته‌ترین محصولات برای لوله‌کشی در سیستم‌های آب سرد و گرم، گرمایش و سرمایش، و حتی گازهای فشرده محسوب می‌شوند. محبوبیت زیاد این لوله ها به دلیل ویژگی ها و مزایای زیادی که دارند به وجود آمده است. در پروسه ساخت لوله و اتصالات لوله پنج لایه از ترکیب دو نوع لوله فلزی و پلی پروپیلن استفاده شده است. ترکیب همه این مواد با یکدیگر لوله و اتصالات پنج لایه با کیفیت تواید می کند.

مشخصات فنی لوله پنج لایه

لوله‌های پنج لایه با ترکیب لایه‌های مختلف، ویژگی‌های فنی منحصر به‌فردی را ارائه می‌دهند. ساختار این لوله‌ها معمولاً شامل دو لایه پلی‌اتیلن (PEX یا PERT)، یک لایه آلومینیوم، و دو لایه چسب مخصوص است که به‌ طور کلی مقاومت بالا در برابر فشار و دما را فراهم می‌کند. ضریب انتقال حرارت پایین (حدود 0.40 W/mK) در این لوله‌ها، آن‌ها را برای سیستم‌های گرمایش از کف مناسب می‌سازد. همچنین، مقاومت در برابر فشار تا 10 بار و دمای کاری تا 95 درجه سانتی‌گراد از دیگر مشخصات فنی مهم این لوله‌ هاست. وزن سبک، انعطاف‌پذیری بالا، و مقاومت در برابر خوردگی و رسوب ‌گذاری نیز از ویژگی‌های برجسته لوله‌های پنج لایه محسوب می‌شوند.

اتصالات کوپلی پنج لایه

اتصالات کوپلی پنج لایه به‌عنوان یکی از اجزای کلیدی در سیستم‌ های لوله ‌کشی مدرن شناخته می‌شوند. این اتصالات با طراحی منحصر به‌فرد خود، امکان اتصال محکم و بدون نشتی لوله‌های پنج لایه را فراهم می‌کنند. ساختار آن‌ها معمولاً شامل بدنه‌ای از جنس برنج با روکش نیکل است که مقاومت بالایی در برابر خوردگی و رسوب‌گذاری دارد. از مزایای اتصالات کوپلی می‌توان به نصب آسان، عدم نیاز به ابزار خاص، و قابلیت استفاده مجدد اشاره کرد. این ویژگی‌ها باعث شده‌اند تا اتصالات کوپلی پنج لایه به گزینه‌ای ایده‌آل برای سیستم‌های گرمایشی، سرمایشی و آب‌رسانی تبدیل شوند.

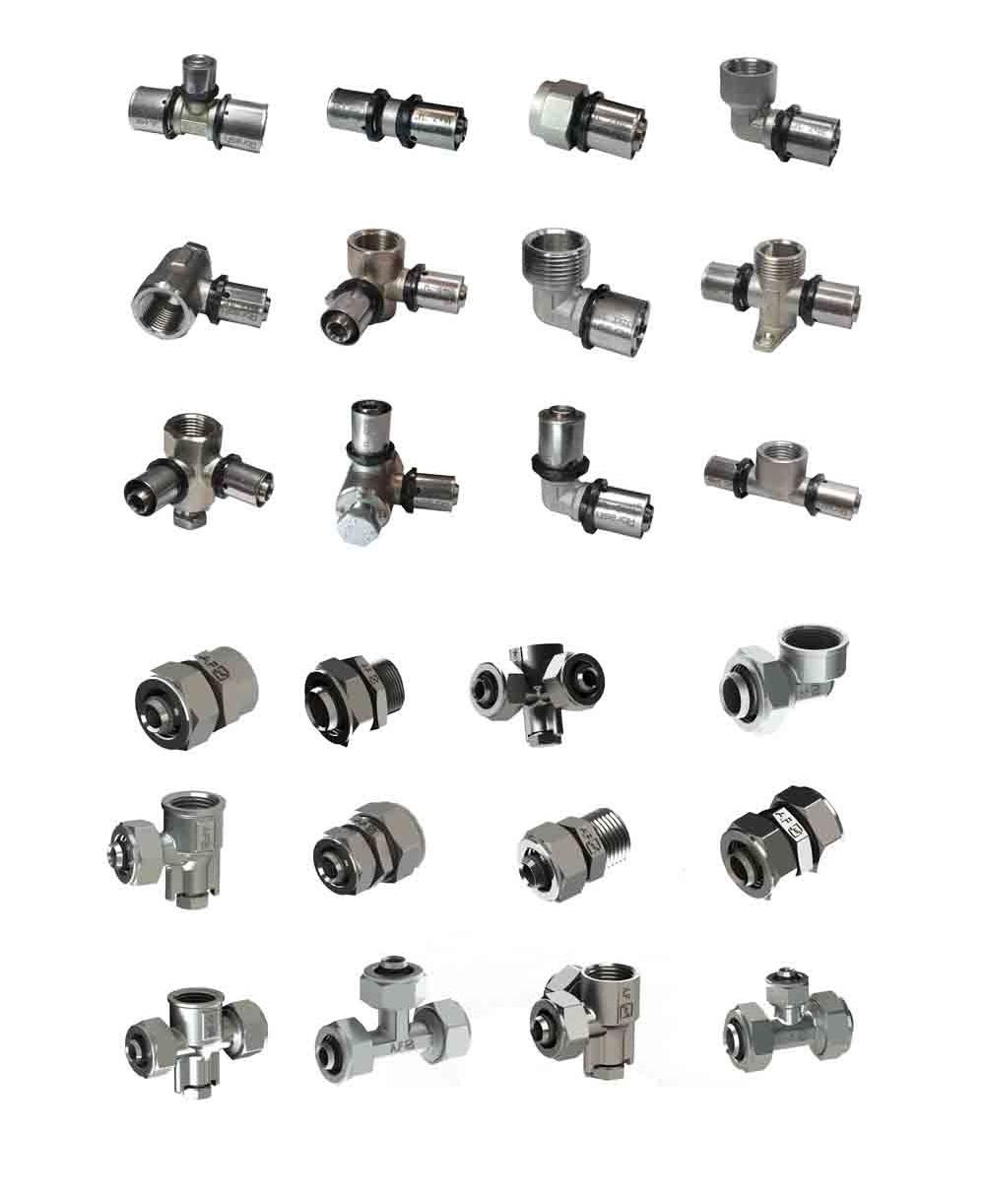

ویژگی‌های انواع اتصالات پنج لایه

اتصالات پنج لایه در انواع مختلفی مانند کوپلی، پرسی، و رزوه‌ای تولید می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. اتصالات کوپلی با نصب سریع و آسان، مناسب برای پروژه‌هایی هستند که نیاز به تغییرات مکرر دارند. اتصالات پرسی با استفاده از ابزار پرس، اتصال دائمی و بدون نشتی را فراهم می‌کنند و برای سیستم‌های با فشار بالا مناسب‌اند. اتصالات رزوه‌ای نیز برای اتصال به تجهیزات با رزوه‌های داخلی یا خارجی به کار می‌روند. تمامی این اتصالات با استفاده از مواد با کیفیت و طراحی مهندسی، عملکرد بهینه و طول عمر بالا را تضمین می‌کنند.

ساختار لوله و اتصالات پنج لایه

لایه داخلی: لایه داخلی از پلی‌اتیلن ساخته شده است که به دلیل اتصالات عرضی (PEX)، در برابر حرارت و فشار مقاومت خوبی دارد.

لایه چسب داخلی: لایه داخلی یک لایه نازک از چسب است که داخل و بیرون لوله را به هم متصل می کند.
لایه میانی (آلمینیوم): این لایه باعث افزایش مقاومت مکانیکی و کاهش نفوذ اکسیژن به داخل لوله می شود که از آلومینیوم ساخته شده است. به دلیل جنس آن قابلیت حافظه ای دارد و می تواند پس از خم شدن به شکل اولیه برگردد
لایه چسب خارجی: لایه میانی توسط این لایه به لایه خارجی متصل می شود.
لایه خارجی: خود لایه خارجی از پلی اتیلن ساخته شده و مقاومت لوله را در برابر ضربه و شرایط محیطی افزایش می دهد.


با بهره گیری از تکنولوژی های پیشرفته و فرآیند ها تولید دقیق، لوله و اتصالات پنج لایه ساخته می شوند. ایتدا، لایه داخلی که از پلی اتیلن با اتصالات عرضی است، با استفاده از فرآیند اکستروژن به شکل لوله در می آید. بعد از ایجاد لایه داخلی، یک لایه نازک چسب روی آن زده می‌شود. این چسب، لایه داخلی را به آلومینیوم میانی متصل می‌کند.

لایه میانی از نوار نازکی از آلومینیوم ساخته می‌شود که به دور لایه داخلی پیچیده و به صورت طولی جوشکاری می‌شود. بعد از آن، یک لایه دیگر چسب بر روی لایه میانی اعمال می‌شود. در نهایت، لایه خارجی از پلی‌اتیلن با اتصالات عرضی (PEX) تولید و به لایه چسب خارجی متصل می‌شود.

ما با استفاده از این لوله در پروژه های مختلف، به‌خصوص در سیستم‌های گرمایش از کف، مقاومت بالا در برابر حرارت و فشار را در آن ها سنجیده ایم. یکی از مزایای این لوله‌ها این است که حتی در صورت عبور سیالات از میان لایه‌های PERT و PEX، تغییرات فیزیکی در ساختار آن‌ها رخ نمی‌دهد و از تشکیل رسوب و خوردگی جلوگیری می‌شود. به دلیل تعداد زیاد لایه های لوله، اتصالات لوله پنج لایه دارای مقاومت بالادر برابر فشار و عوامل خوردنده است. و همچنین از انعطاف بالایی برخوردار است.

کاربرد لوله 5 لایه

سیستم‌های گرمایش و سرمایش: لوله های 5 لایه به دلیل مقاومت بالا در برابر حرارت و فشار، گزینه مناسبی برای سیستم های گرمایش از کف هستند. همچنین به علت داشتن ویژگی های عایق بندی و مقاومت در برابر خوردگی، در سیستم های سرمایش نیز به کار گرفته می‌شوند.

سیستم‌های آب‌رسانی و فاضلاب: لوله‌های پنج لایه برای تأمین آب سرد و گرم در ساختمان‌های مسکونی و تجاری مورد استفاده قرار می‌گیرند. برای جمع آوری و هدایت فاضلاب ها و آب های مصرفی در ساختمان ها و تأسیسات صنعتی نیز مورد استفاده قرار می گیرد.

سیستم‌های تهویه مطبوع (HVAC): در سیستم‌های تهویه مطبوع، این لوله‌ها برای انتقال هوای گرم یا سرد عالی عمل می‌کنند و مانع از هدررفت انرژی می‌شوند.

سیستم های آبیاری کشاورزی: مقاومت در برابر مواد شیمیایی و فشار بالا ان لوله ها را در سیستم های آبیاری کشاورزی مورد استفاده کرده است.

سیستم های انرژی و گرمایش: در سیستم های پمپ حرارتی جهت انتقال مایعات حرارتی و افزایش کارایی سیستم گرمایش استفاده می شود.


مقایسه لوله و اتصالات پنج لایه و تک لایه

مقایسه  لوله و اتصالات 5 لایه و تک لایه به شما کمک می کند تا بهترین انتخاب را بر اساس نیازهای پروژه خود داشته باشید.

 اتصالات لوله پنج لایه به دلیل نوع ساختار آن در بسیاری از موارد مقاومت بالایی از خود نشان می دهد. این ساختار شامل استفاده از لایه های آلومینیوم اضافه تر، داشتن لایه پلیمر و در کل لایه لایه بودن آن است.
به همین دلایل لوله های 5 لایه در برابر زنگ زدگی مقاومت لازم را دارد و میتوان از آن ها در  سیستم های آبرسانی و گرمایشی و استفاده در آب های شیمیایی و سیستم های با محیط های خورنده مناسب هستند.شما میتوانید برای خرید لوله و اتصالات پلیمری به فروشگاه فیت پایپ مراجعه کنید.


انواع لوله و اتصالات پنج لایه

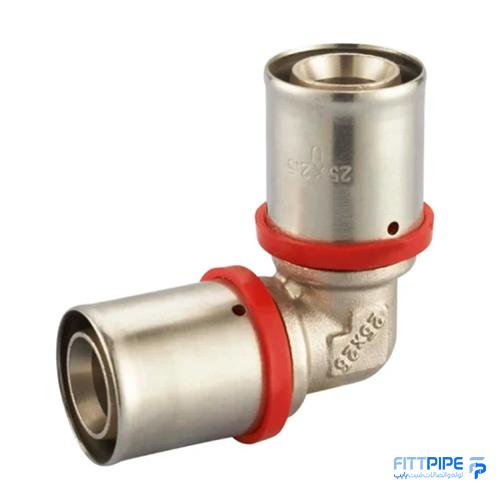

 زانو پنج لایه

زانو پنج لایه یکی از اجزای اتصالات مهم در لوله و اتصالات 5 لایه است که برای تغییر مسیر جریان لوله‌ها استفاده می‌شود. این زانوها به دلیل ساختار چندلایه‌ای خود، ویژگی‌های برتر و کارایی بالا دارند. در زیر به بررسی ویژگی‌ها، انواع، و مزایای زانوهای پنج لایه پرداخته می‌شود.

انواع زانو پنج لایه:

• زانو 90 درجه: برای تغییر مسیر جریان لوله به زاویه 90 درجه استفاده می‌شود. این نوع زانو معمولاً در نقاطی که نیاز به تغییر جهت شدید جریان وجود دارد، مورد استفاده قرار می‌گیرد.
• زانو 45 درجه: برای تغییر مسیر جریان لوله به زاویه 45 درجه استفاده می‌شود. این نوع زانو در مواقعی که نیاز به تغییر جهت کمتر از 90 درجه است، استفاده می‌شود.
• زانو قابل تنظیم: برخی از زانوهای 5 لایه قابلیت تنظیم زاویه دارند و می‌توانند در زوایای مختلف نصب شوند.

کاربرد های زانو پنج لایه:

سییستم های گرمایش و سرمایش: گرمایش از کف و تهویه مطبوع

لوله‌کشی آب سرد و گرم: در تاسیسات آب‌رسانی منازل و ساختمان‌ها.

سیستم‌های صنعتی: در لوله‌کشی‌های مختلف صنعتی که نیاز به مقاومت بالا و کارایی طولانی دارند.

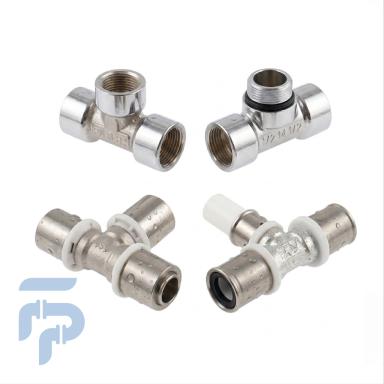

سه راه پنج لایه

از اتصالات مهم دیگر سه راه پنج لایه است که برای ایجاد انشعابات در مسیر لوله ها مورد استفاده قرار می گیرد. این اتصالات نیز همانند سایر لوله و اتصالات 5 لایه دارای ساختاری چندلایه ای هستند که مزایای متعددی را به همراه دارند.

انواع سه راهی پنج لایه:

• سه راهی مستقیم (Tee): این نوع سه راهی دارای سه خروجی است که به شکل "T" طراحی شده‌اند و برای انشعاب گیری از لوله اصلی استفاده می‌شود.

کاربردها:

مناسب برای تغییر مسیر جریان و ایجاد انشعاب در سیستم‌های لوله‌کشی.

• سه راهی تبدیلی (Reducing Tee): این نوع سه راهی دارای خروجی های با قطرهای متفاوت است و برای اتصال لوله هایی با قطرهای مختلف استفاده می‌شود.

کاربردها: مناسب برای کاهش یا افزایش قطر لوله در نقاط انشعاب

درپوش پنج لایه

درپوش های پنج لایه، که به عنوان «پلاگ» یا «کلاهک» نیز شناخته می شوند، در سیستم‌های لوله کشی پنج لایه برای مسدود کردن انتهای لوله ها یا خروجی ها استفاده می شوند. این درپوش ها به طور خاص طراحی شده‌اند تا با ویژگی های لوله های پنج لایه سازگار باشند و از نظر عملکرد و دوام بسیار مؤثر هستند.

برای آب بندی کامل با استفاده از سه اورینگ و سفت کردن مهره توسط آچار، ماسوره روی لوله پرس می شود.

مزایای استفاده از درپوش پنج لایه:

• مقاومت در برابر حرارت و فشار: به دلیل ساختار 5 لایه ای، درپوش های لوله و اتصالات 5 لایه قادر به تحمل دماها و فشارهای بالا هستند.
  مقاومت در برابر خوردگی: موارد مورد استفاده این درپوش ها در برابر خوردگی و زنگ زدگی مقاومت زیادی دارند.
  نصب آسان: عدم نیاز به ابزار خاص برای نصب و راحتی در نصب بر انتهای لوله ها.
  کاهش نشتی: طراحی دقیق و با کیفیت بالای درپوش ها احتمال نشتی را کاهش می دهد و عملکرد را بهبود می دهد.


کاربردهای درپوش پنج لایه:

پایان‌بندی لوله‌ها: برای مسدود کردن انتهای لوله‌ها در سیستم‌های لوله‌کشی.

پیشگیری از ورود مواد خارجی: برای جلوگیری از ورود گرد و غبار، آب، یا سایر مواد خارجی به داخل لوله.

مسدود کردن خروجی‌ها: در سیستم‌های لوله‌کشی که نیاز به مسدود کردن خروجی‌ها برای جلوگیری از نشتی یا تغییر مسیر دارند.

رابط پنج لایه

رابط های پنج لایه، که به عنوان «اتصالات رابط» نیز شناخته می شوند، برای اتصال لوله و اتصالات 5 لایه به یکدیگر یا اتصال لوله ها به سایر اجزای سیستم لوله کشی استفاده می شوند. این اتصالات لوله پنج لایه نقش مهمی در سیستم های لوله کشی ایفا می‌کنند و برای اطمینان از عملکرد صحیح و بدون نشتی سیستم بسیار حیاتی هستند.

کاربردهای رابط پنج لایه:

اتصال لوله ها: برای اتصال لوله های 5 لایه در سیستم های لوله کشی.

تبدیل قطر لوله ها: برای اتصال لوله های با قطرهای مختلف در سیستم‌های لوله کشی.

ایجاد انشعاب: برای ایجاد انشعاب در لوله های اصلی یا تغییر مسیر جریان.

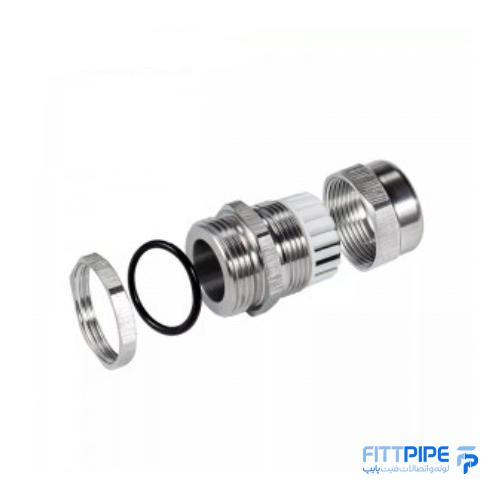

مهره ماسوره پنج لایه

برای اتصال و آب‌بندی لوله های پنج لایه به یکدیگر یا به سایر اجزا استفاده می شود. پنج لایه این مهره از برنج و روکش های کروم و آلیاژی تولید می شود.

انواع مهره ماسوره پنج لایه:

• مهره ماسوره ساده: برای اتصال دو لوله پنج لایه با قطر مشابه به یکدیگر استفاده می‌شود.
• مهره ماسوره تبدیلی (Reducer Coupler): دارای قابلیت تغییر قطر لوله‌ها و اتصال لوله‌های با قطرهای مختلف.
• مهره ماسوره سه‌راهی (Tee Coupler): دارای سه ورودی برای ایجاد انشعاب در لوله‌ها.
• مهره ماسوره زانو (Elbow Coupler): برای تغییر جهت لوله‌ها به زوایای مختلف مانند 90 درجه یا 45 درجه.

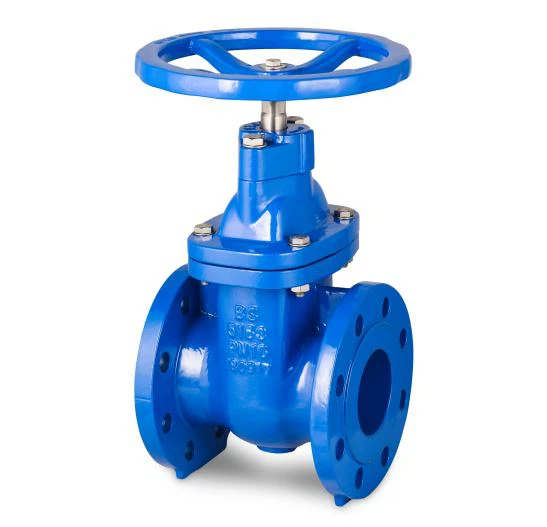

شیر پنج لایه

شیر پنج لایه برای کنترل جریان در لوله و اتصالات 5 لایه استفاده می‌شوند.

مزایای استفاده از شیر پنج لایه:

• مقاومت در برابر حرارت و فشار: به دلیل ساختار پنج لایه‌ای، شیرهای پنج لایه قادر به تحمل دماها و فشارهای بالا هستند.
• مقاومت بالا در برابر خوردگی: مواد استفاده شده در ساخت شیرها مقاوم در برابر خوردگی و زنگ‌زدگی است.
• نشتی کمتر: طراحی دقیق و کیفیت بالای شیرها باعث کاهش احتمال نشتی و بهبود عملکرد سیستم می‌شود.
• طول عمر بالا: به دلیل استفاده از مواد با کیفیت و ساختار چندلایه‌ای، شیرهای 5 لایه دارای عمر طولانی و نیاز کم به تعمیر و نگهداری هستند.
• نصب آسان: این شیرها به راحتی بر روی لوله‌ها نصب می‌شوند و نیاز به ابزار خاصی ندارند.

بوشن پنج لایه

بوشن‌های پنج لایه، که به عنوان «کپلر» یا «اتصال بوشن» نیز شناخته می‌شوند، برای اتصال لوله های پنج لایه به یکدیگر در سیستم های لوله کشی استفاده می شوند. بوشن ها معمولاً برای اتصال دو لوله با قطر مشابه طراحی شده‌اند و به ایجاد اتصالات محکم و بدون نشتی کمک می کنند.

مزایا لوله و اتصالات لوله پنج لایه

با وجود مزایای فراوان لوله‌ها و اتصالات پنج لایه، برخی معایب و محدودیت‌ها نیز وجود دارد که باید در نظر گرفته شوند. این معایب می‌توانند بر انتخاب این نوع لوله‌ها و اتصالات تأثیر بگذارند.

در مجموع، لوله و اتصالات 5 لایه به دلیل ویژگی‌های منحصر به فرد و مزایای گسترده خود، انتخاب مناسبی برای سیستم های لوله کشی مدرن و پیشرفته هستند و به بهبود کارایی و طول عمر سیستم ها کمک می‌کنند.

لوله و اتصالات پنج لایه یکی از جدید ترین و کارآمد ترین محصولات در صنعت لوله کشی و تاسیسات ساختمانی هستند که به دلیل ویژگی های ساختاری و عملکردی بی نظیر, محبوبیت زیادی پیدا کرده اند. این لوله ها ترکیبی از پلیمر و فلز هستند و از پنج لایه مختلف تشکیل شده اند که شامل دو لایه پلیمر داخلی و خارجی, یک لایه فلزی میانه (معمولا از جنس آلومینیوم) و دو لایه چسب مخصوص برای اتصال این بخش ها به یکدیگر است. این ساختار ترکیبی, مزایای فوق العاده ای از جمله دوام, انعطاف پذیری و کارایی بالا را به این لوله ها می بخشد.

یکی از برجسته ترین مزایای لوله های پنج لایه, مقاومت بالای آن ها در برابر دما و فشار است. این ویژگی باعث می شود که بتوانند در شرایط سخت و سیستم هایی با آب داغ یا سرد به خوبی عمل کنند و تغییرات دما تاثیر چندانی بر عملکرد و طول عمر آن ها نداشته باشد. لایه فلزی میانی نقش مهمی در حفظ استحکام لوله و جلوگیری از تغییر شکل آن در دما های بالا یا فشار زیاد ایفا می کند. همچنین, این لایه فلزی از انبساط طولی لوله در برابر تغییرات دما جلوگیری کرده و آن را به انتخابی ایده آل برای سیستم های گرمایشی و سرمایشی از جمله گرمایش از کف و سیستم های مرکزی تبدیل می کند.

مزیت دیگر این لوله ها, مقاومت بالا در برابر خوردگی و رسوب گذاری است. سطح داخلی صاف و صیقلی آن ها مانع از تشکیل رسوب و گرفتگی می شود و در نتیجه باعث حفظ کیفیت و سرعت جریان آب در طولانی مدت می گردد. علاوه بر این, مواد پلیمر به کار رفته در ساخت این لوله ها باعث می شود که نسبت به بسیاری از مواد شیمیایی مقاوم باشند و در نتیجه طول عمر سیستم لوله کشی افزایش یابد.

• تحمل گرما از دمای ۴۰ درجه تا ۹۰ درجه سانتی گراد
• انتقال حرارت بدون اتلاف دما
• مقاومت در برابر مواد اسیدی و قلیایی و خوردگی
• سرعت بالا و سهولت در نصب
• ضریب انبساط طولی بسیار کم
• عدم رشد جلبک و زنگ زدگی
• قیمت مناسب در برابر کاربرد

معایب لوله و اتصالات 5 لایه

با وجود مزایای فراوان، لوله و اتصالات 5 لایه دارای معایبی نیز هستند که در انتخاب و استفاده از آن‌ها باید مدنظر قرار گیرند. یکی از معایب اصلی، قیمت بالاتر نسبت به لوله‌های تک‌لایه یا فلزی است که ممکن است در پروژه‌های با بودجه محدود چالش‌برانگیز باشد. همچنین، نصب این لوله ‌ها نیاز به دقت و ابزارهای خاص دارد و در صورت عدم رعایت استاندارد های نصب، ممکن است مشکلاتی مانند نشتی یا کاهش عمر مفید لوله‌ها رخ دهد. علاوه بر این، برخی از انواع لوله ‌های پنج لایه ممکن است در برابر دماهای بسیار بالا یا مواد شیمیایی خاص مقاومت کمتری داشته باشند.

بهترین مارک‌های لوله پنج لایه

در بازار ایران، برندهای متعددی در زمینه تولید لوله‌ های پنج لایه فعالیت می‌ کنند که هر کدام ویژگی‌ها و مزایای خاص خود را دارند. از جمله برندهای معتبر می‌توان به نیوپایپ، سوپرپایپ، ایزی پایپ، و نیک بسپار اشاره کرد. نیوپایپ با استفاده از تکنولوژی‌های پیشرفته و مواد اولیه با کیفیت، لوله‌هایی با دوام و عملکرد بالا ارائه می‌دهد. سوپرپایپ نیز با تمرکز بر نوآوری و کیفیت، محصولات متنوعی را برای نیازهای مختلف بازار عرضه می ‌کند. ایزی پایپ و نیک بسپار نیز با ارائه محصولات با کیفیت و قیمت مناسب، توانسته‌اند جایگاه خوبی در بازار کسب کنند. انتخاب بهترین برند بستگی به نیازهای خاص پروژه، بودجه، و شرایط محیطی دارد.

• نیوپایپ
• ایزی پایپ
• نیک بسپار
• سوپر پایپ

سوالات متداول:

لوله پنج لایه چیست و چه کاربردهایی دارد؟

لوله و اتصالات پنج لایه به صورت لایه لایه تولید می شود. این لایه ها متشکل از دو لایه پلیمر در داخل و خارج لوله، یک لایه آلومینیوم و دو لایه چسب است.

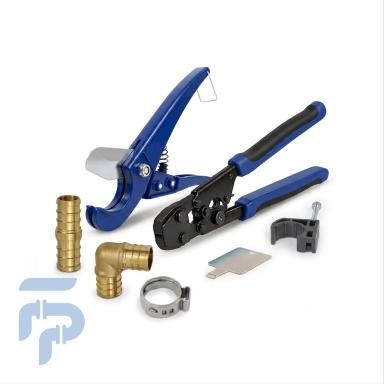

چطوری باید لوله و اتصالات 5 لایه رو به هم متصل کنم؟

برای اتصال این لوله ها از روش های مختلفی با ابزار های متفاوتی استفاده می شود. یکی از این روش ها استفاده از دستگاه مخصوص پرس است. روش دیگر آن اتصال کوپلی است که با دست انجام می شود. و روش آخر روش پیچی است که باید لوله ها را رزوه داد و به هم متصل کرد.

کجا از لوله و اتصالات 5 لایه استفاده میشه؟

این تجهیزات مورد استفاده در صنایعی مانند گاز، پتروشیمی، نفت، غذایی و دارویی و همچنین در استفاده های عمومی تری مانند لوله آب گرم و سرد خانه، شوفاژ و گرمایش از کف هستند.

آیا لوله‌های پنج لایه برای استفاده در سیستم‌های گرمایشی مناسب هستند؟
بله، استفاده از این لوله ها برای گرمایش کاملا مناسب هستند.
