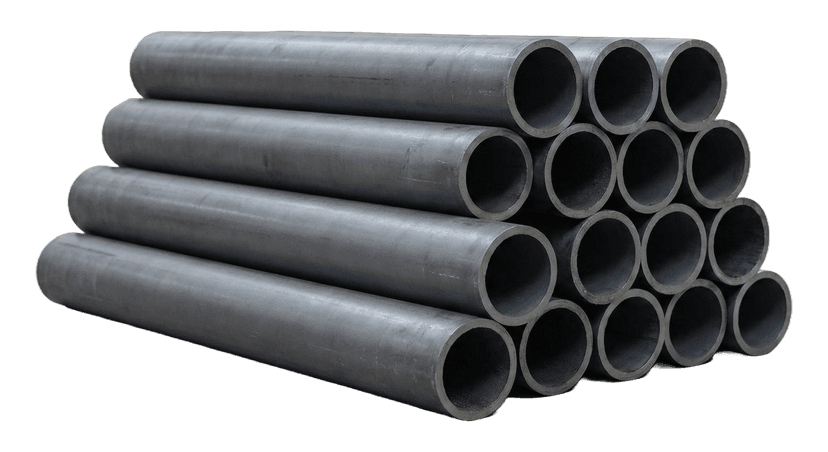

لوله مانیسمان (فولادی بدون درز)
محصولات این دسته
مشاهده همه محصولات
همچنین فیت پایپ فروشنده انواع اتصالات جوشی مانیسمان بدون درز جهت استفاده همراه با لوله های مانیسمان نیز می باشد.

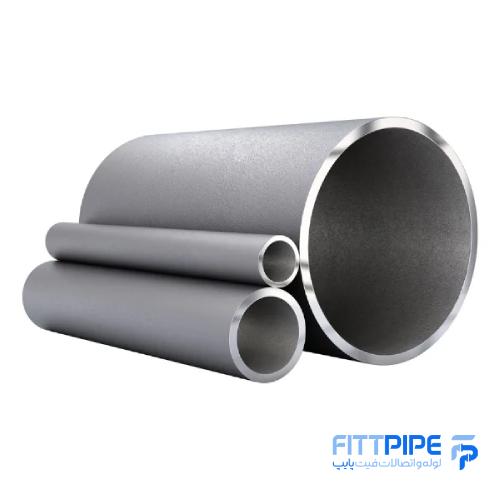

لوله مانیسمان (فولادی بدون درز) چیست؟
لوله مانیسمان یا لوله فولادی بدون درز (Seamless) از یک شمش توپر فولادی ساخته میشود که با حرارت و سوراخ‌کاری مکانیکی به لوله تبدیل میشود؛ بنابراین برخلاف لولهی درزدار، هیچ خط جوشی در طول آن وجود ندارد. همین یکپارچگی، مقاومت بالاتری در برابر فشار، دما و ضربه ایجاد میکند و لوله مانیسمان را به انتخاب اول خطوط حساس نفت، گاز، بخار و پتروشیمی تبدیل کرده است.
استانداردها و جنس رایج لوله مانیسمان
- ASTM A106 Gr.B: لولهی فولاد کربنی بدون درز مخصوص دمای بالا؛ پرکاربردترین استاندارد برای خطوط بخار و پروسس.
- ASTM A53 Gr.B (Type S): لولهی بدون درز عمومی برای انتقال آب، گاز، بخار و هوای فشرده.
- API 5L: استاندارد لولهی خطوط انتقال نفت و گاز.
ابعاد و ضخامت دیوارهی لوله‌ها بر اساس استاندارد ASME B36.10 و بر مبنای «رده» (Schedule) تعیین میشود.
ردهی لوله مانیسمان یعنی چه؟
رده یا Schedule مشخص میکند دیوارهی لوله چقدر ضخیم است. برای یک قطر بیرونی ثابت، هرچه رده بالاتر باشد دیواره ضخیم‌تر، وزن بیشتر و تحمل فشار بالاتر است. رده‌های پرکاربرد در فیت‌پایپ شامل رده ۲۰، رده ۴۰، رده ۸۰ و رده ۱۶۰ است. اتصالات و شیرآلات خط باید هم‌رده‌ی لوله انتخاب شوند تا بدنه‌ی سیستم یکنواخت بماند.
وزن هر متر لولهی فولادی را می‌توان با فرمول ساده‌ی (قطر بیرونی − ضخامت) × ضخامت × ۰٫۰۲۴۶۶ (بر حسب میلی‌متر) به‌دست آورد. برای مثال لولهی ۴ اینچ رده ۴۰ با قطر بیرونی ۱۱۴٫۳ و ضخامت ۶٫۰۲ میلی‌متر، حدود ۱۶ کیلوگرم بر متر وزن دارد.
کاربردهای لوله مانیسمان
- خطوط انتقال نفت، گاز و فرآورده‌های نفتی
- لوله‌کشی بخار و آب داغ فشار بالا در نیروگاه‌ها و دیگ‌های بخار
- پالایشگاه‌ها و پتروشیمی‌ها
- سیستم‌های هیدرولیک و خطوط فشار قوی صنعتی
- موتورخانه‌ها و پروژه‌های تأسیساتی بزرگ
نکات مهم هنگام خرید لوله مانیسمان
- استاندارد و گرید (مثلاً A106 Gr.B یا A53 Gr.B) را متناسب با دما و فشار کاری مشخص کنید.
- ردهی ضخامت را از روی محاسبه‌ی فشار انتخاب کنید، نه حدسی.
- طول لوله (معمولاً ۶ یا ۱۲ متر) را با نیاز پروژه هماهنگ کنید تا ضایعات کم شود.
- اتصالات و فلنج‌های خط را هم‌رده و هم‌استاندارد تهیه کنید؛ ببینید اتصالات جوشی مانیسمان بدون درز.
سؤالات متداول
تفاوت لوله مانیسمان و لوله درزدار چیست؟
لوله مانیسمان بدون خط جوش است و برای فشار و دمای بالا مناسبتر؛ لولهی درزدار ارزانتر است و برای فشار متوسط و کاربردهای عمومی استفاده میشود.
رده ۴۰ و رده ۸۰ چه فرقی دارند؟
رده ۸۰ دیوارهی ضخیمتری دارد و فشار بیشتری را تحمل میکند، اما سنگینتر و گرانتر است.
قیمت لوله مانیسمان به چه چیزی بستگی دارد؟
به قطر، ردهی ضخامت، استاندارد و گرید، وزن و نرخ روز فولاد و ارز.
چرا خرید لوله مانیسمان از فیت‌پایپ؟
- بیش از ۲۱ سال تجربه در تأمین لوله و اتصالات صنعتی و ساختمانی
- مشاوره‌ی فنی رایگان برای انتخاب سایز، رده و استاندارد مناسب
- صدور پیش‌فاکتور رسمی و ارسال به سراسر کشور
برای استعلام قیمت لوله مانیسمان چه اطلاعاتی لازم است؟
برای اینکه کارشناسان فیت‌پایپ سریع‌تر و دقیق‌تر پیش‌فاکتور رسمی شما را آماده کنند، این موارد را همراه درخواست ارسال کنید: نوع و مدل محصول، سایز، رده یا استاندارد موردنیاز، جنس، تعداد یا متراژ و شهر محل تحویل. قیمت روز لوله مانیسمان با تغییر نرخ مواد اولیه و ارز نوسان دارد، پس برای دریافت قیمت به‌روز، لیست خود را ارسال کنید یا با کارشناسان فیت‌پایپ تماس بگیرید.
جدول وزن و ضخامت لوله مانیسمان (رده ۴۰، ۸۰ و ۱۶۰)
جدول زیر قطر خارجی، ضخامت دیواره و وزن هر متر لوله مانیسمان را برای پرکاربردترین سایزها نشان می‌دهد. ابعاد طبق استاندارد ASME B36.10M است و وزن با همان فرمولی که بالاتر آمد، یعنی (قطر خارجی − ضخامت) × ضخامت × ۰٫۰۲۴۶۶، محاسبه شده است. وزن واقعی هر شاخه به‌خاطر رواداری ساخت کمی با عدد جدول فرق میکند؛ مبنای فروش در پیش‌فاکتور، وزن یا متراژ ذکرشده در آن است.
| سایز (اینچ) | قطر خارجی (mm) | ضخامت رده ۴۰ (mm) | وزن رده ۴۰ (kg/m) | ضخامت رده ۸۰ (mm) | وزن رده ۸۰ (kg/m) | ضخامت رده ۱۶۰ (mm) | وزن رده ۱۶۰ (kg/m) |
|---|---|---|---|---|---|---|---|
| 1/2 | 21.3 | 2.77 | 1.27 | 3.73 | 1.62 | 4.78 | 1.95 |
| 3/4 | 26.7 | 2.87 | 1.69 | 3.91 | 2.20 | 5.56 | 2.90 |
| 1 | 33.4 | 3.38 | 2.50 | 4.55 | 3.24 | 6.35 | 4.24 |
| 1-1/4 | 42.2 | 3.56 | 3.39 | 4.85 | 4.47 | 6.35 | 5.61 |
| 1-1/2 | 48.3 | 3.68 | 4.05 | 5.08 | 5.41 | 7.14 | 7.25 |
| 2 | 60.3 | 3.91 | 5.44 | 5.54 | 7.48 | 8.74 | 11.11 |
| 2-1/2 | 73.0 | 5.16 | 8.63 | 7.01 | 11.41 | 9.53 | 14.92 |
| 3 | 88.9 | 5.49 | 11.29 | 7.62 | 15.27 | 11.13 | 21.35 |
| 4 | 114.3 | 6.02 | 16.07 | 8.56 | 22.32 | 13.49 | 33.54 |
| 5 | 141.3 | 6.55 | 21.77 | 9.53 | 30.97 | 15.88 | 49.11 |
| 6 | 168.3 | 7.11 | 28.26 | 10.97 | 42.56 | 18.26 | 67.56 |
| 8 | 219.1 | 8.18 | 42.55 | 12.70 | 64.64 | 23.01 | 111.27 |
| 10 | 273.1 | 9.27 | 60.31 | 15.09 | 96.01 | 28.58 | 172.33 |
| 12 | 323.8 | 10.31 | 79.70 | 17.48 | 132.04 | 33.32 | 238.68 |
یک مثال برای استفاده از جدول: لوله ۲ اینچ رده ۴۰ حدود ۵٫۴۴ کیلوگرم در هر متر وزن دارد، پس یک شاخهٔ ۶ متری آن حدود ۳۲٫۶ کیلوگرم است. همین سایز در رده ۸۰ حدود ۷٫۴۸ کیلوگرم بر متر است؛ یعنی حدود ۳۸ درصد سنگینتر و به همان نسبت گرانتر.
در استاندارد ASME B36.10M رده ۲۰ فقط برای سایز ۸ اینچ و بزرگ‌تر تعریف شده است. آنچه در بازار برای سایزهای کوچک‌تر «رده ۲۰» یا «سبک» نامیده میشود، لوله‌ای با دیوارهٔ نازک‌تر از رده ۴۰ است که ضخامتش بسته به کارخانه فرق میکند؛ برای این لوله‌ها ضخامت دقیق را از پیش‌فاکتور یا گواهی کارخانه بخواهید.
نام «مانیسمان» از کجا آمده است؟
روش ساخت لوله بدون درز با سوراخ‌کاری چرخشی شمش داغ را برادران راینهارت و ماکس مانسمان در آلمان، در دههٔ ۱۸۸۰ میلادی، ابداع کردند. در این روش شمش گرد فولادی بین دو غلتک مایل می‌چرخد و هم‌زمان روی یک سنبه رانده میشود تا از وسط سوراخ شود. نام این مخترعان در بازار ایران به خود محصول رسیده و لوله فولادی بدون درز را «لوله مانیسمان» می‌نامند.
لوله مانیسمان گرم‌نورد و سردکشیده
لوله بدون درز بعد از سوراخ‌کاری به دو شکل به ابعاد نهایی می‌رسد. در روش گرم‌نورد (Hot Finished) لوله در همان حالت داغ نورد و اندازه میشود؛ بیشتر لوله‌های خطوط آب، بخار و گاز این نوع‌اند و سایزهای متوسط و بزرگ را پوشش می‌دهند. در روش سردکشیده (Cold Drawn) لوله در دمای محیط از قالب عبور داده میشود؛ رواداری ابعادی و کیفیت سطح بهتری دارد و بیشتر برای سایزهای کوچک، تیوب‌های دقیق و مصارف هیدرولیک به کار می‌رود.
مقایسه لوله مانیسمان، درزدار و گالوانیزه
| ویژگی | لوله مانیسمان (بدون درز) | لوله درزدار سیاه | لوله گالوانیزه |
|---|---|---|---|
| روش ساخت | سوراخ‌کاری شمش توپر، بدون جوش | نورد ورق و جوش طولی | لوله درزدار با پوشش روی (گالوانیزه گرم) |
| فشار و دمای کاری | بالا؛ خطوط بخار، روغن داغ و فشار قوی | متوسط | پایین تا متوسط |
| کاربرد رایج | صنعت، نیروگاه، آتش‌نشانی، موتورخانه | گاز شهری، سازه، تأسیسات عمومی | آب‌رسانی و لوله‌کشی ساختمان |
| روش اتصال | جوش لب‌به‌لب، فلنج یا دنده | جوش یا دنده | دنده (جوش‌کاری پوشش روی را از بین می‌برد) |
| قیمت | بیشترین | کمترین | متوسط |
مشخصات حک‌شده روی لوله را چطور بخوانیم؟
روی بدنهٔ لوله مانیسمان استاندارد معمولاً این اطلاعات چاپ یا حک میشود: نام یا نشان کارخانه، استاندارد و گرید (مثلاً ASTM A106 Gr.B)، سایز و رده یا ضخامت دیواره، و شمارهٔ ذوب (Heat No.). شمارهٔ ذوب مهم‌ترین قسمت است، چون با آن می‌توان لوله را به گواهی آزمون کارخانه (Mill Test Certificate) وصل کرد.
در پروژه‌های صنعتی معمولاً گواهی نوع EN 10204 3.1 خواسته میشود؛ یعنی گواهی‌ای که بخش بازرسی مستقل خود کارخانه صادر کرده و ترکیب شیمیایی، خواص مکانیکی و نتیجهٔ آزمون فشار یا آزمون غیرمخرب همان شمارهٔ ذوب را نشان می‌دهد. هنگام تحویل، شمارهٔ ذوب روی لوله را با شمارهٔ روی گواهی مقایسه کنید.
چند پرسش رایج دیگر
طول هر شاخه لوله مانیسمان چقدر است؟
بیشتر لوله‌ها در شاخه‌های حدود ۶ متری عرضه می‌شوند و بعضی سایزها شاخهٔ حدود ۱۲ متری هم دارند. طول دقیق را هنگام سفارش بپرسید تا در برش و ضایعات صرفه‌جویی شود.
آیا لوله مانیسمان برای آب آشامیدنی مناسب است؟
لوله فولادی سیاه بدون پوشش در تماس دائم با آب زنگ می‌زند؛ برای آب آشامیدنی ساختمان معمولاً از لوله گالوانیزه، پنج‌لایه یا پلیمری استفاده میشود و لوله مانیسمان بیشتر در خطوط گرمایش بسته، بخار، آتش‌نشانی و صنعت کاربرد دارد.
لوله ۴ اینچ رده ۴۰ چند کیلو است؟
طبق جدول بالا حدود ۱۶٫۰۷ کیلوگرم در هر متر؛ یک شاخهٔ ۶ متری حدود ۹۶ کیلوگرم.
برای انتخاب لوله مانیسمان (فولادی بدون درز) به مشاوره نیاز دارید؟
کارشناسان فیت‌پایپ بر اساس نوع پروژه، سایز و بودجه شما، بهترین گزینه را پیشنهاد می‌دهند.
