استانداردهای لوله‌های درزدار چیست؟

لوله‌ها نقش اساسی در انتقال سیالات از نقطه‌ای به نقطه‌ی دیگر دارند. یکی از انواع پرکاربرد لوله‌ها، لوله‌های درزدار هستند که برای آشنایی با وزن، ضخامت و سایر مشخصات آن‌ها، باید با استانداردهای مربوطه آشنا شویم.لوله‌های درزدار، به عنوان یکی از اجزای حیاتی در صنایع مختلف، نقش بسزایی در انتقال سیالات، گازها و حتی جامدات دارند. این لوله‌ها از طریق جوشکاری ورق‌های فولادی به یکدیگر تولید می‌شوند و به دلیل ویژگی‌های خاص خود، در بسیاری از پروژه‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرند.در این مقاله به بررسی دقیق لوله های فولادی سیاه درزدار و انواع آنها میپردازیم.

خرید و لیست قیمت: انواع لوله های فولادی سیاه درزدار

لوله درزدار چیست؟

لوله‌های درزدار از آلیاژ فولادی کربن استیل ساخته می‌شوند و ظاهری سیاه‌رنگ دارند. این لوله‌ها برای انتقال سیالاتی مانند آب و گاز استفاده می‌شوند.تولید لوله‌های درزدار به اوایل قرن نوزدهم بازمی‌گردد، زمانی که نیاز به انتقال مطمئن سیالات در صنایع مختلف احساس شد. در فرآیند تولید، ورق‌های فولادی به شکل استوانه‌ای خم شده و درز ایجاد شده با استفاده از روش‌های جوشکاری مختلفی مانند جوشکاری مقاومت الکتریکی (ERW) یا جوشکاری زیر پودری (SAW) به یکدیگر متصل می‌شوند. این روش‌ها امکان تولید لوله‌هایی با قطرها و ضخامت‌های متنوع را فراهم می‌کنند.

انواع جنس لوله‌ها

1.پلیمری

2.فولادی

3.چدنی

روش ساخت لوله‌های درزدار به چه صورت است؟

لوله‌های درزدار از طریق فرآیندی تولید می‌شوند که شامل چندین مرحله است:

1. انتخاب ورق مناسب: ابتدا ورق فولادی با کیفیت و مشخصات مورد نیاز انتخاب می‌شود.
2. برش نواری ورق: ورق‌های انتخاب‌شده به صورت نوارهایی با عرض مشخص برش داده می‌شوند تا برای مراحل بعدی آماده شوند.
3. تاب‌گیری و تسطیح ورق: نوارهای برش‌خورده ممکن است دارای تاب یا انحنا باشند؛ بنابراین، با عبور از میان غلتک‌های مخصوص، تاب‌گیری و تسطیح می‌شوند تا سطحی صاف و یکنواخت پیدا کنند.
4. فرم‌دهی ورق: ورق‌های تسطیح‌شده به‌تدریج از طریق دستگاه‌های فرم‌دهی به شکل U و سپس به شکل استوانه‌ای (O) تبدیل می‌شوند.
5. جوشکاری درز: لبه‌های ورق که به هم نزدیک شده‌اند، با استفاده از روش‌های جوشکاری مانند جوشکاری مقاومت الکتریکی (ERW) به یکدیگر متصل می‌شوند تا لوله تشکیل شود.
6. حذف اضافات جوش: پس از جوشکاری، اضافات جوش از سطح داخلی و خارجی لوله برداشته می‌شود تا سطحی صاف و یکنواخت حاصل شود.
7. سرد کردن لوله: لوله جوش‌خورده برای تثبیت ساختار و کاهش دما، سرد می‌شود.
8. برش به طول مورد نظر: لوله‌های تولیدشده به طول‌های استاندارد (معمولاً ۶ متری) برش داده می‌شوند.
9. تراش دو سر لوله و عملیات کونیک: دو سر لوله‌ها تراشیده شده و در صورت نیاز عملیات کونیک (ایجاد شیب) انجام می‌شود.
10. چاپ مشخصات: مشخصات فنی و استانداردهای مربوطه روی سطح لوله چاپ می‌شود.
11. بسته‌بندی: در نهایت، لوله‌ها بسته‌بندی شده و برای ارسال به مشتریان آماده می‌شوند.

این مراحل به‌طور کلی در تولید لوله‌های درزدار استفاده می‌شوند و ممکن است بسته به نوع لوله و استانداردهای مورد نظر، تغییراتی داشته باشند.

خرید و لیست قیمت: انواع لوله و اتصالات پوش فیت

انواع لوله‌های درزدار

1. درز مستقیم: خط جوش به صورت مستقیم است.
2. درز اسپیرال: خط جوش به صورت مارپیچ در راستای طولی لوله است.

استانداردهای لوله‌های درزدار

برای استخراج اطلاعاتی مانند وزن، ضخامت و قطر بیرونی لوله‌های درزدار، باید با استانداردهای مربوطه آشنا شویم.

استاندارد DIN 2440

این استاندارد اطلاعاتی درباره سایز، ضخامت و وزن لوله‌ها ارائه می‌دهد.

تبدیل سایز DN به اینچ

• سایز 15 برابر با ½ اینچ
• سایز 20 برابر با ¾ اینچ
• سایز 25 برابر با 1 اینچ
• سایز 32 برابر با 1¼ اینچ
• سایز 40 برابر با 1½ اینچ
• سایز 50 برابر با 2 اینچ
• سایز 65 برابر با 2½ اینچ
• سایز 80 برابر با 3 اینچ
• سایز 100 برابر با 4 اینچ
• سایز 125 برابر با 5 اینچ
• سایز 150 برابر با 6 اینچ
•

ستون‌های جدول استاندارد

• Normal Size: سایز لوله بر اساس DN
• Outside Diameter: قطر بیرونی لوله
• Wall Thickness: ضخامت دیواره لوله
• Weight: وزن لوله
•

محاسبه وزن لوله‌ها

برای محاسبه وزن یک شاخه 6 متری لوله، عدد وزن در جدول را در 6 ضرب می‌کنیم.

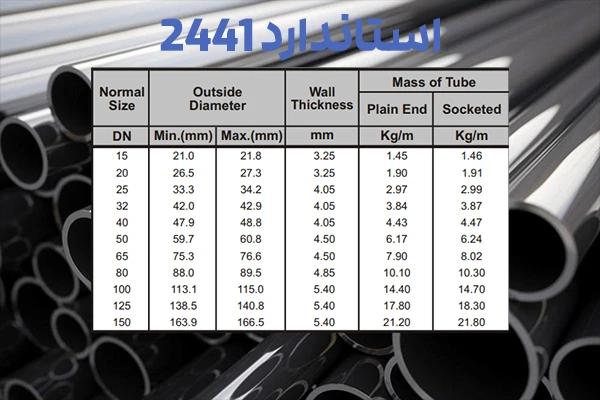

استاندارد DIN 2441

این استاندارد مشابه DIN 2440 است، اما برای لوله‌های فوق سنگین با ضخامت و وزن بالاتر استفاده می‌شود.

جمع‌بندی

شناخت استانداردهای لوله‌های درزدار برای انتخاب مناسب آن‌ها در پروژه‌های مختلف ضروری است.

فیت پایپ مرجع انواع لوله و اتصالات
فیت پایپ به عنوان یکی از مراجع معتبر در زمینه ارائه انواع لوله و اتصالات، محصولاتی با کیفیت و استانداردهای بین‌المللی را به مشتریان عرضه می‌کند. این شرکت با تمرکز بر نیازهای صنایع مختلف، از لوله‌های با سایزهای کوچک تا بزرگ و اتصالات متنوع، راه‌حل‌های مناسبی برای پروژه‌های صنعتی، ساختمانی و تأسیساتی ارائه می‌دهد. با استفاده از مواد اولیه مرغوب و رعایت دقیق استانداردهای فنی، فیت پایپ به یکی از گزینه‌های قابل اعتماد در بازار تبدیل شده است.

سؤالات متداول

1. لوله درزدار چیست؟ لوله‌ای است که از جوشکاری ورق‌های فولادی ساخته می‌شود.
2. تفاوت لوله درز مستقیم و درز اسپیرال چیست؟ در لوله درز مستقیم، خط جوش مستقیم است، در حالی که در لوله درز اسپیرال، خط جوش مارپیچ است.
3. چگونه وزن یک شاخه لوله را محاسبه کنیم؟ عدد وزن در جدول استاندارد را در طول لوله (معمولاً 6 متر) ضرب می‌کنیم.
4. لوله‌های درزدار برای چه کاربردهایی مناسب هستند؟ برای انتقال سیالاتی مانند آب و گاز در فشارهای متوسط.
